고압전동기

HIGH VOLTAGE MOTOR

다양한 부하 조건에 최적화된 고압전동기

우수한 절연 시스템을 기반으로 발전소, Oil&Gas, 석유화학, 담수 플랜트, 선박, 철강 등 폭넓은 산업 현장에 적용되는 고압전동기를 공급합니다. 필요한 출력·전압·형식을 알려주시면 최적 사양을 안내해 드립니다.

F종 SUPACT 절연 시스템 적용으로 높은 신뢰성을 확보했습니다.

이중농형·심구농형 등 다양한 회전자 구조로 광범위한 부하 조건에 대응합니다.

구조 해석(ANSYS·NASTRAN) 기반 설계로 진동과 소음을 낮췄습니다.

유동·전자계 해석(ANSYS CFX·FLUX 2D)을 통한 정밀 설계로 성능을 극대화했습니다.

IEC 국제규격 대응 고압전동기. 우수한 절연 시스템과 특수 바니쉬 처리, 이중 농형 구조로 광범위한 부하 조건에 대응합니다.

적용 분야

펌프·팬·압축기·크레인·밀·분쇄기 / 일반 산업·철강 / 석유화학·시멘트 플랜트 / 석탄화력·복합화력 / 원자력(Class-1E, Non Class-1E) / 선박용

출력	Max. 25,000kW
극수	Max. 30P
형식	TEFC, TEAAC, TEWAC, ODP, WPI, WPII, Explosion-proof
전압	Max. 13.8kV
주파수	50Hz / 60Hz

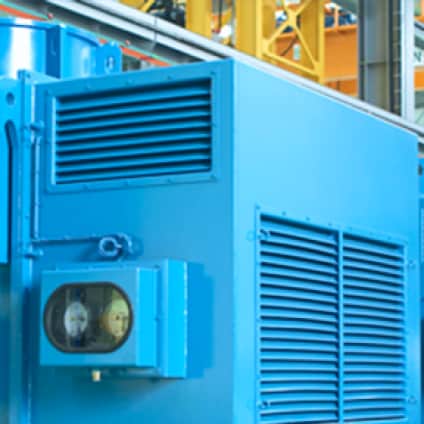

NEMA 국제규격 대응 고압전동기. 동일한 고성능 절연 시스템과 저진동 설계가 특징입니다.

적용 분야

IEC Standard Motor와 동일

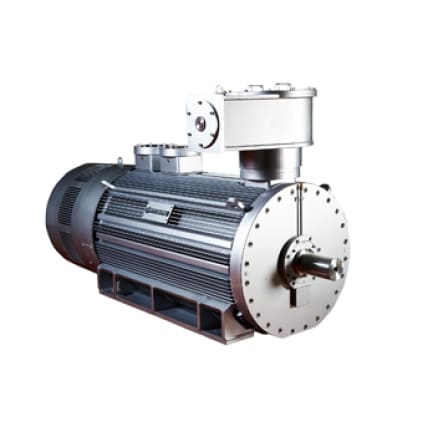

Oil&Gas 산업 등 폭발성 가스 환경용 방폭 전동기. IECEx, ATEX, UL, CSA, GOST, KGS 등 국제 규격에 대응합니다.

방폭 구조 유형

구조	설명
Ex d (내압 방폭)	용기 내부 폭발 시 압력을 견디고, 접합부를 통해 외부 폭발성 가스가 점화되지 않도록 하는 구조
Ex p (압력 방폭)	보호가스(공기·불연성가스)를 압입해 폭발성 가스의 내부 유입을 차단하는 구조
Ex e (안전증 방폭)	정상 운전 중 점화원(불꽃·아크·고온) 발생을 방지하는 구조
Ex n (비점화 방폭)	정상 동작 상태에서 주변 가스를 점화시키지 않는 구조

생산 범위

구조	극수	최대 출력	최대 Frame
Ex d	~20P	~4,000kW	~800Fr.
Ex p	~20P	~13,000kW	~1,500Fr.
Ex e	~20P	~13,000kW	~1,500Fr.
Ex n	~20P	~13,000kW	~1,500Fr.

관련 자료: 고압전동기 취급설명서 (제품 매뉴얼) · 견적은 02-535-1571~2 로 문의해 주세요.
